Запчасти для промышленного швейного оборудования

1

M8501620AA0 По запросу Control box, a asm. for 100v,200v

2

M8501620BA0 По запросу Control box, b asm. for 220v,380v

3

M8501620CA0 По запросу Control box, c asm. for je

4

40059718 По запросу Pwr circuit board ab asm. selectve parts(100v,200v)

6

40059719 По запросу Pwr circuit board bb asm. for je

7

M8901620AA0 По запросу Power transformer, a asm.

8

M90076200A0 По запросу Dc power supply cable asm.

9

M85405900A0 По запросу Fan asm.

10

M85216000A0 По запросу Box power cord asm.

11

M90236200A0 По запросу Box power cord asm. for je

12

HK026650080 По запросу Terminal base 8p for 100v,200v

14

HK054250040 По запросу Terminal base 4p for 220v,380v

15

M8601620AA0 По запросу Main circuit board a asm.

16

40042767 По запросу Sdc pcb assy

17

M90226200A0 По запросу Sdc･i/f cable asm.

18

M8901620BA0 По запросу Power transformer, b asm. except 100v,200v

19

M90136200A0 По запросу Relay cable asm.

20

M90116200A0 По запросу At cable asm.

21

M90026200A0 По запросу Pulse motor relay cable,a asm.

22

M90036200A0 По запросу Pulse motor relay cable,b asm.

23

M90106200A0 По запросу Upper shaft sensor cable asm.

24

M8510620AA0 По запросу Operation box, a asm. for use in japan

25

M8510620BA0 По запросу Operation box, b asm. for export

26

M86036200A0 По запросу Panel circuit board, 1 asm.

27

M86046200A0 По запросу Panel circuit board, 2 asm.

28

M90146200A0 По запросу Pedal switch cable asm.

29

32076655 По запросу Hand switch asm.

30

32078354 По запросу Sensor cable asm.

31

32078057 По запросу Home position sensor cable asm.

32

32076853 По запросу Sensor asm.

33

32077059 По запросу Home position sensor asm.

34

32077950 По запросу Relay cable asm.

35

32053357 По запросу At relay cord asm.

36

M90206200A0 По запросу Earth cord asm.

37

32002255 По запросу Switch asm.

38

40021684 По запросу Sensor switch asm.

39

32077356 По запросу Home position sensor asm.

40

32077653 По запросу Upper shaft sensor cable asm.

41

32002354 По запросу Switch asm.

42

32054900 По запросу At (upper)

43

32053209 По запросу At (lower)

44

KM000000320 По запросу Pulse motor

45

KM000000310 По запросу Pulse motor

46

KM000000330 По запросу Pulse motor

47

KM000000300 По запросу Pulse motor

48

KM000000340 По запросу Servo motor

49

B47152100A0 По запросу Filter regulator asm.

50

M90046200A0 По запросу Servo motor cable asm.

51

M90175800A0 По запросу Power cable asm. for export/use in japan(3φ)

52

M90355800A0 По запросу Power source cord asm. for use in japan(1φ)

53

M90285800A0 По запросу Power cable asm. for je

54

M90245800A0 По запросу Power cable asm. 100v

55

M90345800A0 По запросу Ground cord asm. for use in japan(1φ100v)

56

M86026200A0 По запросу Connector circuit board asm.

57

M90156200A0A По запросу Solenoid valve cable asm.

58

M90016200A0 По запросу Relay cable asm.

59

M90216200A0 По запросу Panel cable asm.

60

HA004250000 По запросу Switch for export(1φ/3φ),use in japan(1φ/3φ)

61

HA00303000A По запросу Switch for je

62

M85905130AA По запросу Pedal switch asm.

63

40050672 По запросу Encoder cable assy

64

M85236000A0 По запросу Input changeover cord asm. for single phase(100v)

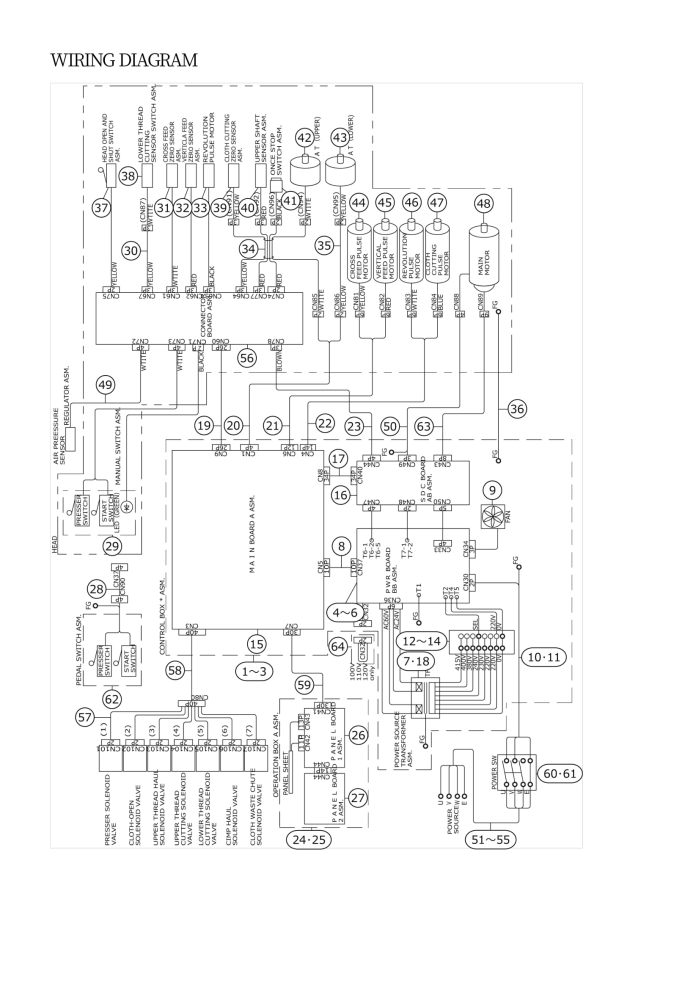

WIRING DIAGRAM (MEB-3200)
